回正題,
前一篇開箱文在此[E900F] 開箱照
續篇 [E900F] FM功能遺補

Compro電視卡的討論區
ComproDTV 技術論壇

*6/17 更新 預約排程 功能
*6/25 修正 擷圖錄影比較部分 內容

經過幾天測試的感想.
若不論目前軟體上的bug部分,
E900F不愧是新一代的卡王!
與M800相比之下,類比電視訊號與Video-In有很明顯的進步.
又似乎是晶片Tuner與I轉F接頭的關係,
以往只要Cable線偏掉就會訊號衰減的情況也沒有了.

遺憾的是房間位置收不到數位訊號,
所以沒得測數位電視的功能.




系統環境:
OS: Windows XP Service Pack 3 (build 2600)
CPU: AMD Athlon64 X2 Dual Core Processor 4400+
VGA: ATI Radeon X1200 Series
VideoMate E900: 7, 2, 22, 0
ComproDTV 4 Version: 4, 2, 3, 400


先從應用程式開始.
ComproDTV 4看起來跟ComproDTV 3差別不多,
功能圖示的配置位置有點變化,下排的功能列改為不會隱藏.


搖控器可自定義按鍵功能,也有支援多款舊版搖控器.



功能設定方面:

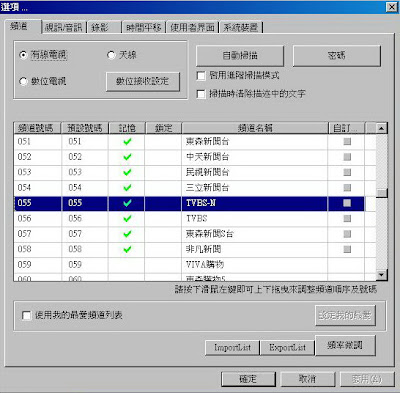

頻道頁比起DTV 3多了List匯入匯出的功能.
以往只能手動複製設定檔,重灌DTV後再自行覆蓋檔案套用設定.
一旦忘了備份,就必須重新編輯.
現在能匯入匯出就方便多了~



視訊音訊頁多了Y/C分離的開關選項,
還有跟MCE一樣直接看硬壓畫面的Preview TV by Hardware Encoding.
要注意的問題是,
電視影像解析度這選項似乎有問題,不管怎麼改看起來都一樣,
不像M800在變更解析度後畫質差異很明顯;
還有,在開啟Preview TV by Hardware Encoding後,解析度會固定為720*480不可更改,去除交錯等級也不能設定

AV/S-Video/YCbCr(YPbPr) 等Video-In輸入只能在視訊設為Tuner-In 1時顯示在母視窗.
或是用Tuner-In 2時,以子視窗顯示Video-In.

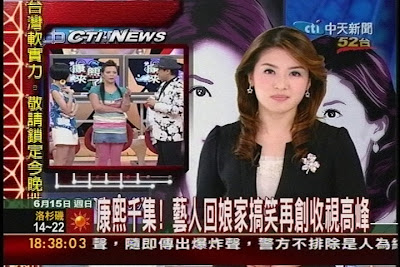

視訊屬性預設質的畫面:

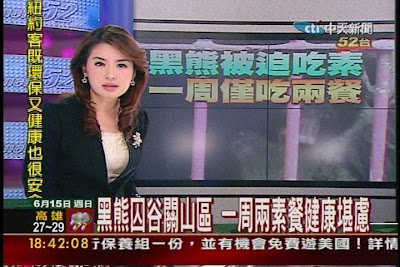

去雜訊與去交錯皆為0的情況:


去雜訊與去交錯皆最高級的情況:


*其他設定結果可點擊圖片至相簿內觀看



E900F/E850F主打的是硬壓MPEG1/2硬壓MPEG4,
自然會有Hardware Encoder可選用.
不過在選擇硬壓的情況下,無法自訂影像品質,
可能是硬壓電路符合標準CD/DVD Video規格的緣故,無法像軟體可以隨意調整參數.

MPEG4硬壓規格是採用DivX 5,品質頗糟的.
印象中四年前市場上也有專用的DivX 5硬壓卡,不知道品質會不會像這樣?
建議在硬碟空間允許的情況下,
先壓MPEG2再自行轉壓DivX 6或H.264格式,可以得到品質較好的影片.

但若不講求畫面品質,以省空間&預錄電視節目為主,選硬壓MPEG4倒是很方便.

PS:
錄影設定硬壓MPEG4,品質為NTSC DVD時,
影片流量只有3000Kbps左右.
應該是到流量的上限,故無法達到6400Kbps.

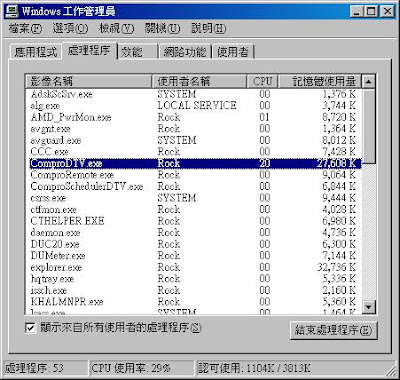

正常看視訊時的CPU使用率


軟壓(最高50%)

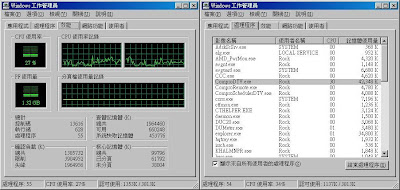

硬壓MPEG2(最高30%)

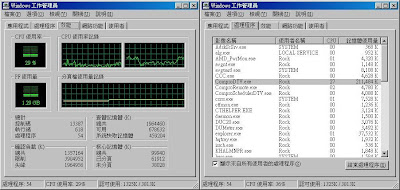

硬壓MPEG4(最高33%)

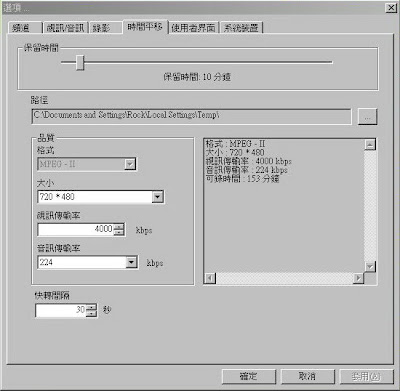

時間平移,我不常用到的功能.
大概在有節目要看,卻又有其他事要弄時會需要吧......


CPU使用率最高時約40%左右,看不出來有沒有支援硬壓來節省CPU資源.
不過有接AUX-out音源時,開啟時間平移會聽到同時有兩種聲音.
或許應該弄個啟動時間平移時會自動將AUX設成靜音的功能比較好.



使用者界面的選項比過去豐富了許多,顯示比例也可以自定義了.



可是台灣的電視節目好像只有4:3與罕見的16:9吧.....

PiP/PoP的功能可以同時利用雙Tuner收視與看影片檔.

PiP時子視窗也能在母視窗內任意拖拉位置,好像不能變更子視窗大小.
PoP時子視窗不會跟母視窗相黏,這樣想並排顯示就只能手動調整大小了~~

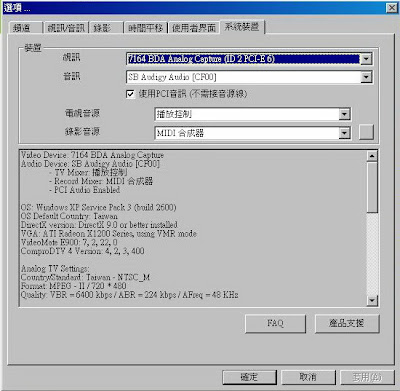

視訊裝置對應多Tuner,以ID表示順序,後面為該裝置所在匯流排.
由於只裝了一張E900F,TV Tuner-In 1就對應ID 1,以此類推;
多卡時應該會以匯流排與卡上Tuner的順序來排序吧.

PCI音訊原本是給沒有主機上Aux-In的電腦也能聽到聲音用的.
但Tuner-In 2只能用PCI音訊傳輸聲音,所以要用雙Tuner還是必須開著這選項.
而且目前有軟體上的bug,Aux-out無法正常發出聲音.
暫時的解決方式是將系統進入待命,喚醒後就有聲音了.


預約排程功能: (6/17新增)

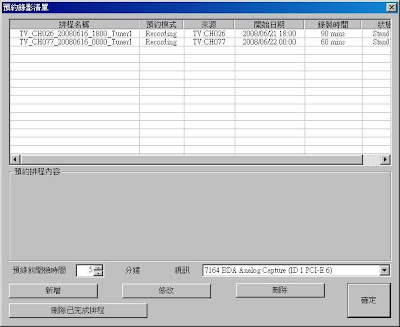

預約排程的介面多出了可選擇錄影裝置的選項.


可是指定錄影Tuner只能在"新增"時指定, 錄影設定內無法修改,
想換Tuner錄影就只能新增設定檔才行.

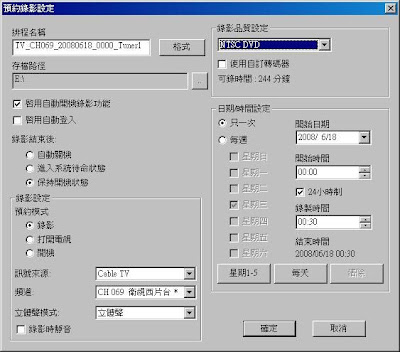

康博專利的S5自動開機預錄功能,可以在預約排程設定幾分鐘前開機.
開機後還會有訊息提醒是由ScheduleDTV啟動電腦.


就算是有設定使用者密碼,也可以在排程內啟用自動登入功能,所以不用擔心登入問題.


只是預約排程在啟動錄影時,都會自動切換成子視窗錄影,母視窗則切為另一個Tuner.
沒有辦法從設定內指定用母視窗進行錄影,

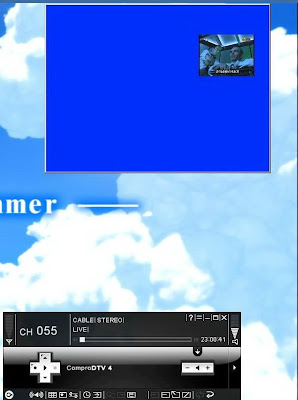

所以像我目前只用到單Tuner的人,就會看到這種畫面......


或許是為了錄影時還能用功能面版操作另一個Tuner的動作才這樣設計吧.
但是這樣對想預錄又想同時收看同一節目時很不方便.
而且子視窗錄影時會自動靜音,那設定內的"錄影時靜音"這個選項不就沒意義了.



E900F與M800在畫面上的比較:

這次E900F有硬體去雜訊的加持,照理來說表現應該會比M800好.
抓了一些圖與影片做比較,以下訊源皆為同一條Cable線路.

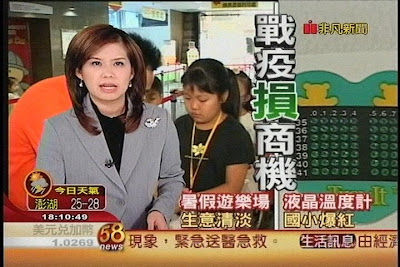

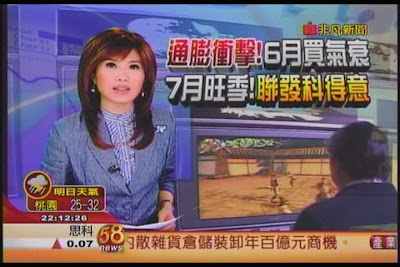

前者擷圖為M800,後者為E900F



光從擷圖來看,會感覺M800比較好一點.
M800由於預設的對比值較低,畫面稍微偏白,字體邊緣些微模糊之故,
會感覺M800的畫面比較好.
而E900F擷圖的橫紋很明顯,從圖中也看不出來硬體去雜訊有什麼優勢,
因為E900F的擷圖並沒有做去交錯,才會有畫面比較差的感覺;
或許該解釋為,E900F的擷圖比較接近原始訊號的畫面.

其實以肉眼直接看ComproDTV播放的節目畫面,
E900F確實比M800來的好,畫面比較穩定.
以同一條Cable線路做比較;
M800在部分頻道的水波紋很明顯,即使撥動Cable位置或更換全新接頭仍不穩定;
換上E900F後僅剩少數地區性頻道仍有雜訊,顯然在濾波方面E900F有比較好的表現,也可說是硬體去雜訊有發揮功用.

附上兩段相隔一星期同一台錄製的影片做比較
M800
E900F

PS: 會挑58台作比較是因為這台的訊號較佳,而且有跑馬燈,可以比較去交錯的效果
只是沒想到E900F擷圖有這情況,造成部分網友誤會,特別在此修正內文


錄影看起來就各有千秋了.
M800與E900F的軟壓其實大同小異,這部分是受Codec影響.
MPEG2硬壓與MPEG4硬壓都有同樣的問題"預設值沒有作去交錯",
需在錄影的"進階選項"內勾選"Interlace video"方可解決.


雖然看起來軟壓修飾過的畫面會比硬壓來的好看,
但MPEG2硬壓的畫面較為清晰純淨,由文字部分可看出來;
MPEG4硬壓則可能是先壓縮後去交錯的關係,效果較前兩者來的差.

PS: 軟壓請勿勾選"Interlace video"選項,這樣會變成作兩次去交錯,反而破壞畫面
而且軟壓Codec的去交錯看起來比較好的感覺....

M800軟壓

E900F
MPEG2硬壓
MPEG4硬壓

E900F(勾選Interlace video)
MPEG2硬壓
MPEG4硬壓


VIDEO-In的部分我用S端子輸入來比較.
M800的AV/S-Video輸入比同時期的其他M系列卡還差勁,而且有輕微的delay與很嚴重的殘影情況.
換E900F後光用S端子就感覺就像換了個螢幕一樣.
由以下比較圖與影片可看出其差距:

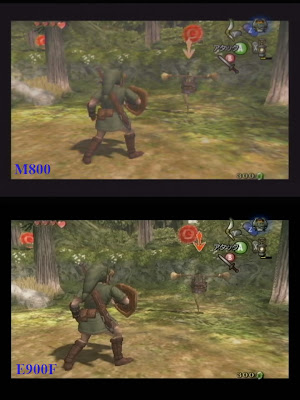

M800軟壓

E900F
軟壓
MPEG2硬壓
MPEG4硬壓

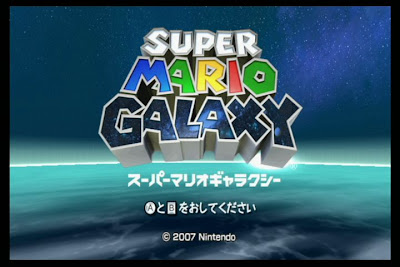

色差YPbPr可支援到576P輸入.

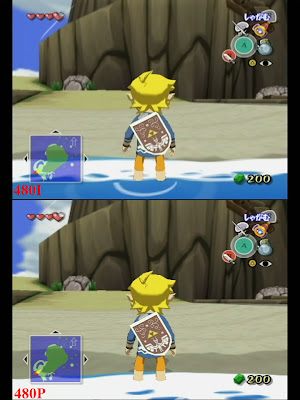

480I與480P的差異不細看其實分不太出來.
最明顯的差別大概是擷圖時有沒有橫紋,還有邊緣的清晰度.


*其他擷圖可點擊圖片連至相簿觀看.

由於色差480P與S端子輸入時使用硬壓會有Delay甚至影片損壞的情況.
僅錄製兩段軟壓的480P與480I影片供比較.
MGS-TTS
480I
480P



截至目前為止使用上的問題: (7/4更新)
1.重開機後Aux-Out無聲,需系統待命再喚醒才能使用.
2.ComproDTV 4軟體尚不穩定,選項偶爾會跳回預設值.
3.視訊解析度變更看似無效果;改為640*480以下時,擷圖解析度會變成720*576.
4.PCI音源會越來越小聲,切換頻道時才會恢復;而且很吃系統資源,系統忙碌時容易影音不同步.
5.切換PCI音源選項容易造成ComproDTV 4當掉,強制關閉重啟程式後,主要Tuner無法顯示視訊.
6.啟用Overlay顯示時,左上角的ComproDTV 4字樣有時不會消失.
7.S-Video與色差輸入時用硬壓功能(Preview與錄影)會嚴重Delay.不知道是否是資料量超過負荷的關係?
8.硬壓MPEG4會佔用約200MB左右的記憶體,而且停止錄影後記憶體不會釋放掉.
9.視訊切換到DVB-T反應很慢,希望後續版本能提升切換速度.
10.全螢幕時,滑鼠雙擊黑邊部分不會恢復視窗模式.(好像不算問題,但DTV3不會這樣)
11.預約排程只會切為子視窗錄影,無法指定使用子或母視窗.
12.畫面比例為16/9時,"全螢幕"模式會被拉至全畫面(16/10).


E900F其實用起來比M800好很多了,差在驅動與軟體成熟度而已.
可能是用雙核心CPU的關係,
軟壓與硬壓MPEG2時感覺不出對系統速度的影響.
用雙Tuner時必須要開啟PCI音訊,這樣Aux-out反而變的有點多餘,不過PCI音訊不太穩定又是個麻煩.

整體來說這張卡表現很好.
但還說不上是否超值,因為軟體bug還很多.
如果能修正到功能穩定使用的程度的話,那這張卡絕對值得推薦!

全部的影片連結

全部擷圖的相簿
E900F
